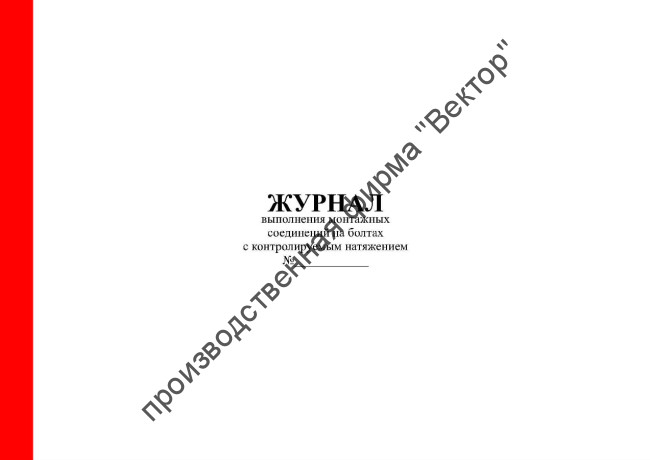

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением

В сдвигоустойчивых соединениях соприкасающиеся поверхности деталей должны быть обработаны способом, предусмотренным в проекте. Состояние поверхностей после обработки и перед сборкой следует контролировать и фиксировать в журнале выполнения монтажных соединений на болтах с контролируемым натяжением.

Данные о производстве строительно-монтажных работ следует ежедневно вносить в журналы работ по монтажу строительных конструкций, сварочных работ, антикоррозионной защиты сварных соединений, замоноличивания монтажных стыков и узлов, выполнения монтажных соединений на болтах с контролируемым натяжением, а также фиксировать по ходу монтажа конструкций их положение на геодезических исполнительных схемах.

Перед непосредственным монтажом обязательно проведение подготовительных работ. Способы обработки деталей, поверхности которых будут соприкасаться, описываются в проекте. Начальное и конечное состояние поверхностей (до и после обработки) также фиксируется в Журнале выполнения монтажных соединений.

Для соединяемых поверхностей должен быть ликвидирован перепад. Все отверстия совмещаются и фиксируются. Важно качество используемых материалов. Все применяемые болты должны иметь заводскую маркировку.

Для всех болтов в проекте задаются параметры натяжения, которым нужно следовать неукоснительно. Натяжение болтов контролирует бригадир, проставляя в положенных местах свое личное клеймо. При контроле болтов руководствуются соответствующими нормами.

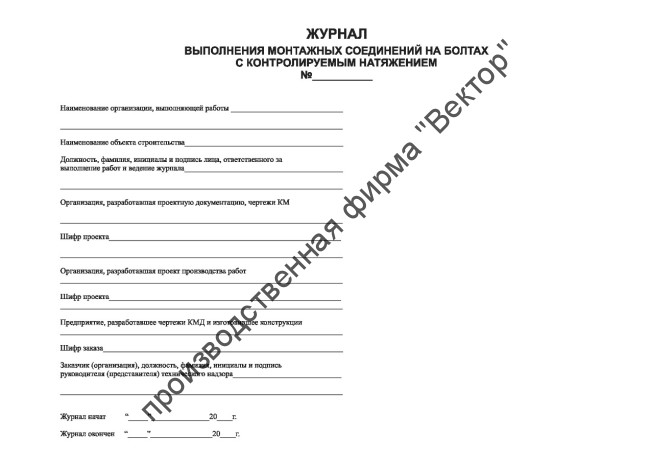

Также в журнале необходимы подписи работника, ответственного за установку болтов и представителя заказчика, принимающего работу. В данном журнале обязателен к заполнению титульный лист. Титульный лист Журнала выполнения монтажных соединений на болтах с контролируемым натяжением:
Строки для заполнения:
- наименование организации, выполняющей работы
- наименование объекта строительства
- должность, фамилия, инициалы и подпись ответственного за выполнение работ и ведение журнала
- организация, разработавшая проектную документацию, чертежи КМ
- шифр проекта
- организация, разработавшая проект производства работ
- шифр проекта
- предприятие, разработавшее чертежи КМД и изготовившее конструкции
- шифр заказа
- заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора

Разделы 1

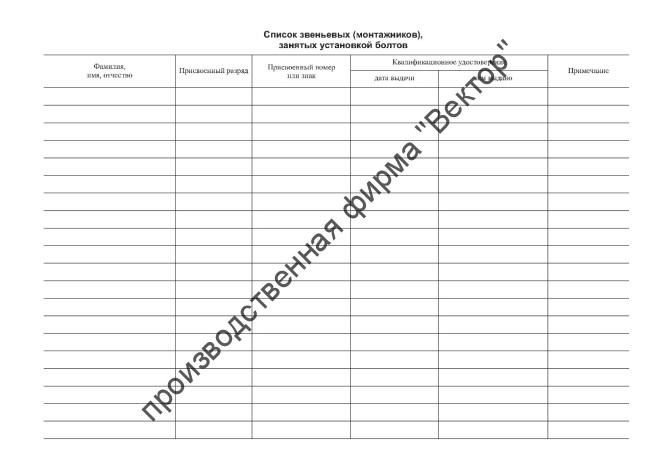

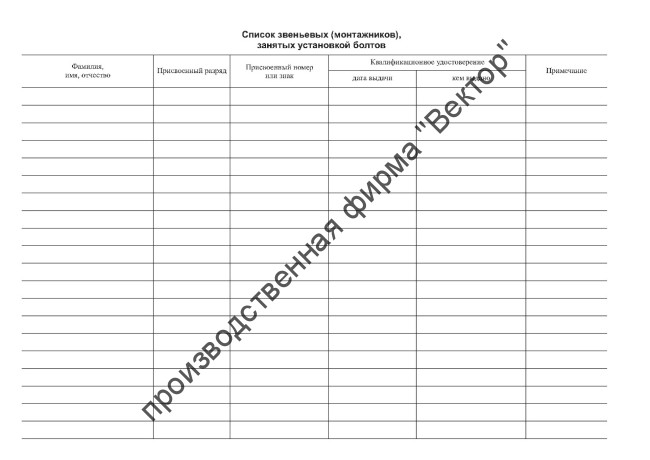

Список звеньевых (монтажников), занятых установкой болтов

Графы для заполнения

1. Ф.И.О.
2. Присвоенный разряд
3. Присвоенный номер или знак
4. Квалификационное удостоверение/дата выдачи
5. Квалификационное удостоверение/кем выдано
6. Примечание

Раздел 2

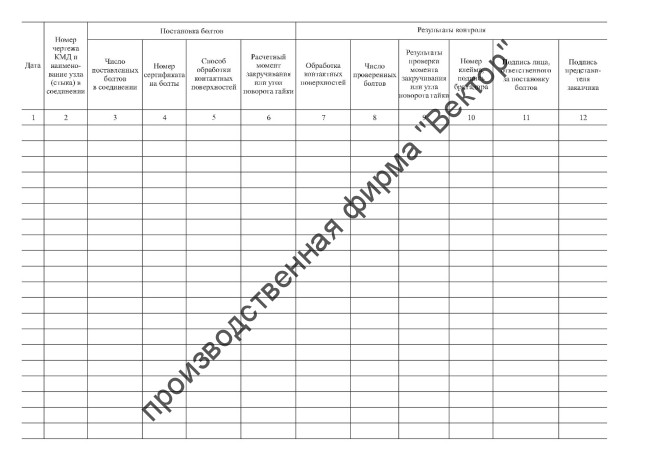

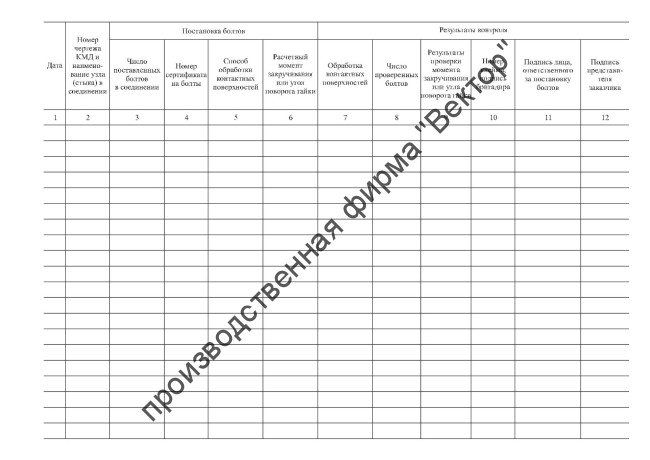

Основная часть

Графы для заполнения:

1. Дата
2. Номер чертежа КМД и наименование узла (стыка) в соединении
3. Постановка болтов/число поставленных болтов в соединении
4. Постановка болтов/номер сертификата на болты
5. Постановка болтов/способ обработки контактных поверхностей
6. Постановка болтов/расчетный момент закручивания или угол поворота гайки
7. Результаты контроля/обработка контактных поверхностей
8. Результаты контроля/число проверенных болтов
9. Результаты контроля/результаты проверки момента закручивания или угла поворота гайки
10. Результаты контроля/номер клейма, подпись бригадира
11. Результаты контроля/подпись лица, ответственного за постановку болтов
12. Результаты контроля/подпись представителя заказчика
